Описание
Назначение

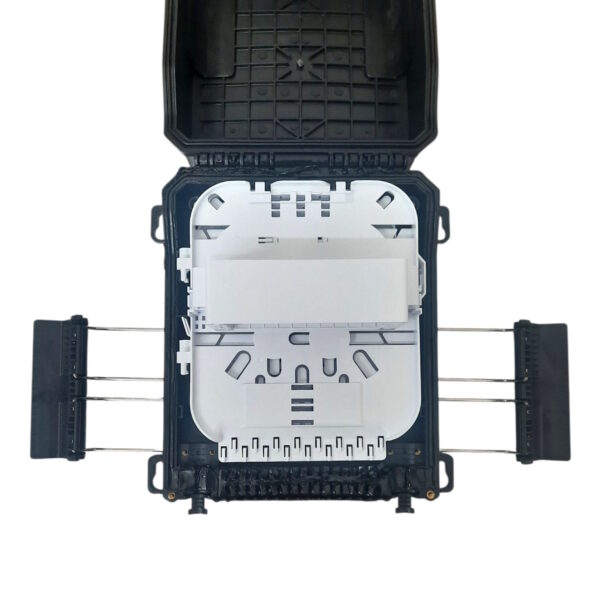

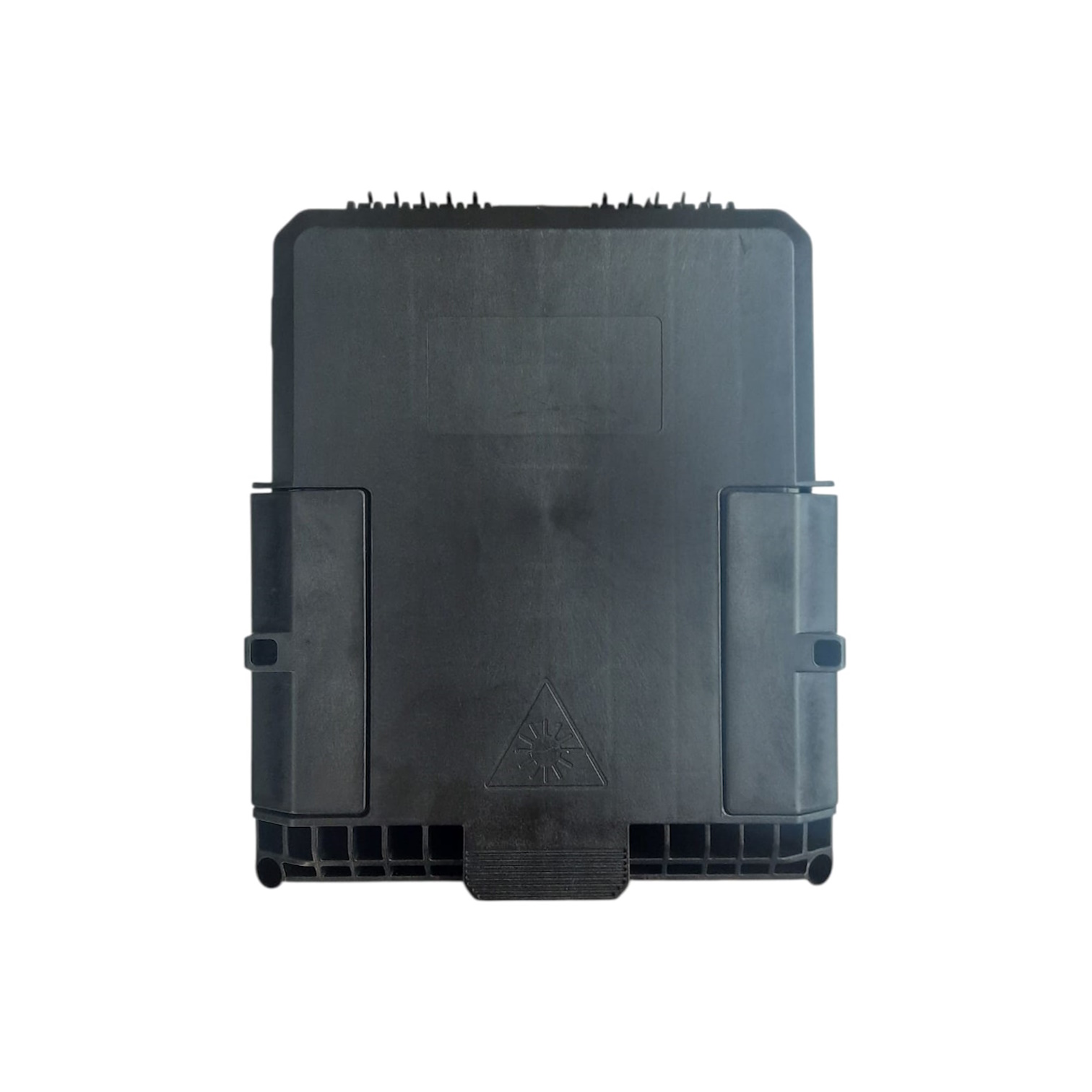

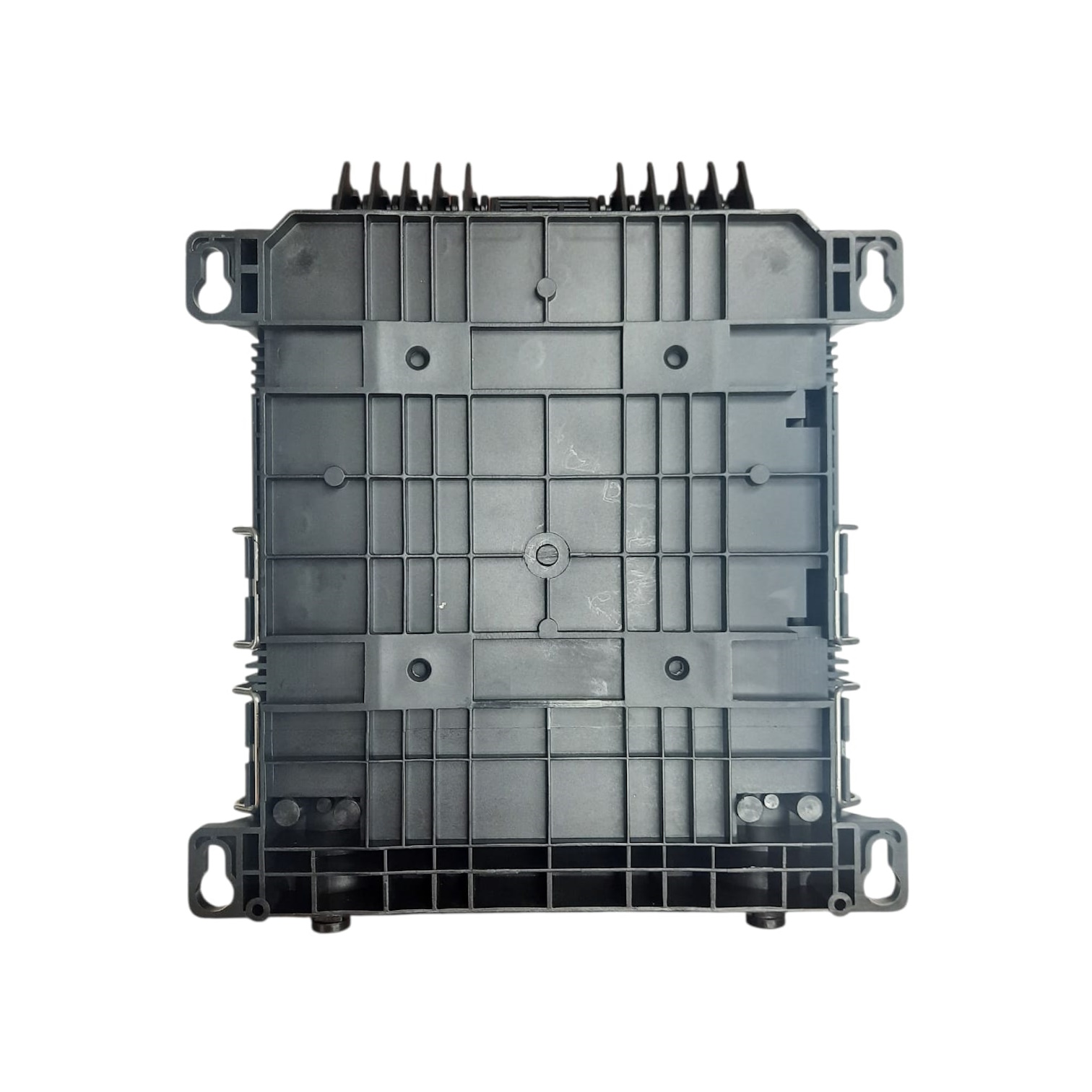

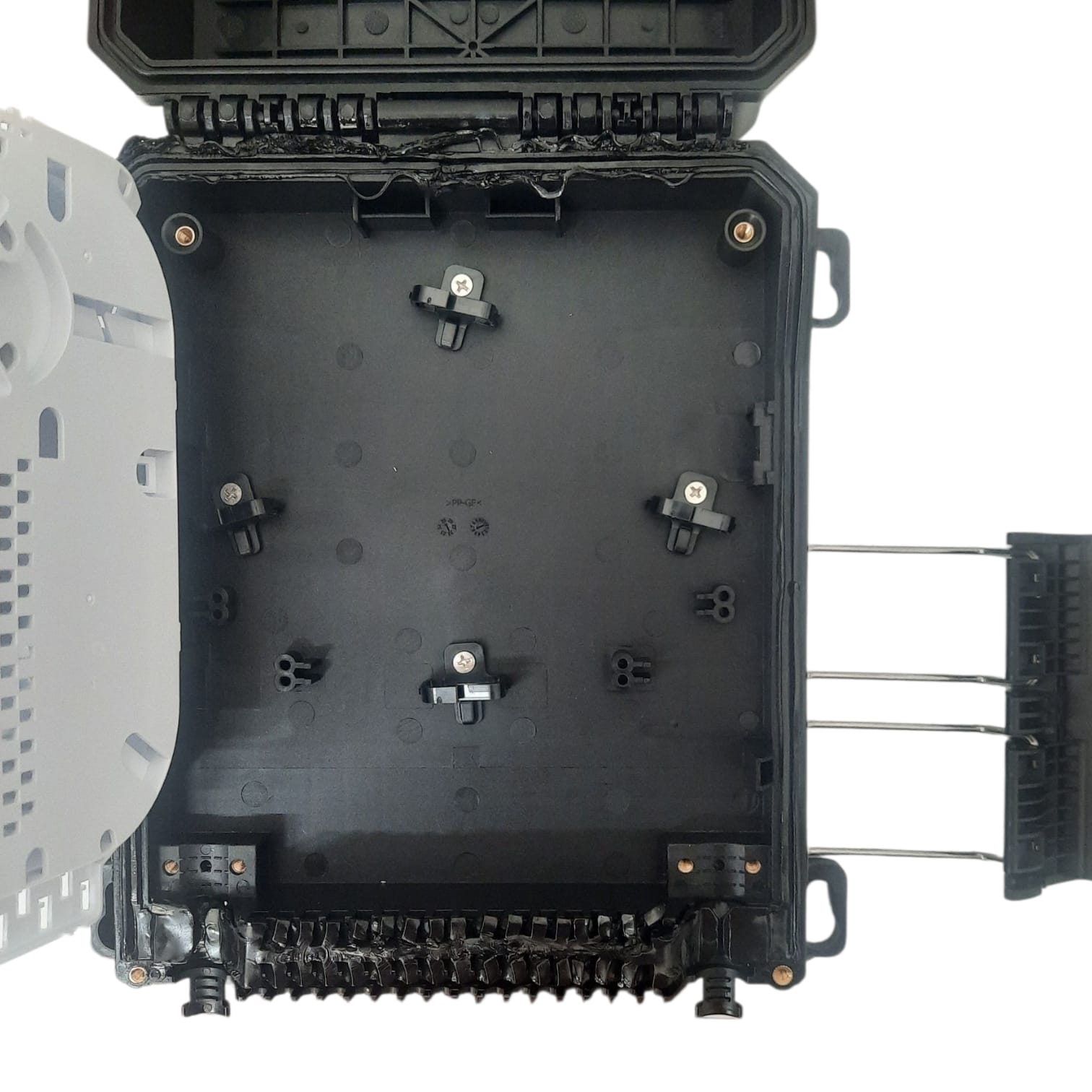

Кросс-муфта Neolan FTTH-16 универсальная — это распределительное оконечное кабельное устройство для линейных оптических кабелей. Она представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется двумя пластмассовыми фиксаторами. Данная кросс-муфта позволяет подключить до 16-и абонентов. Ее можно установить на столб или на стену.
Особенности конструкции

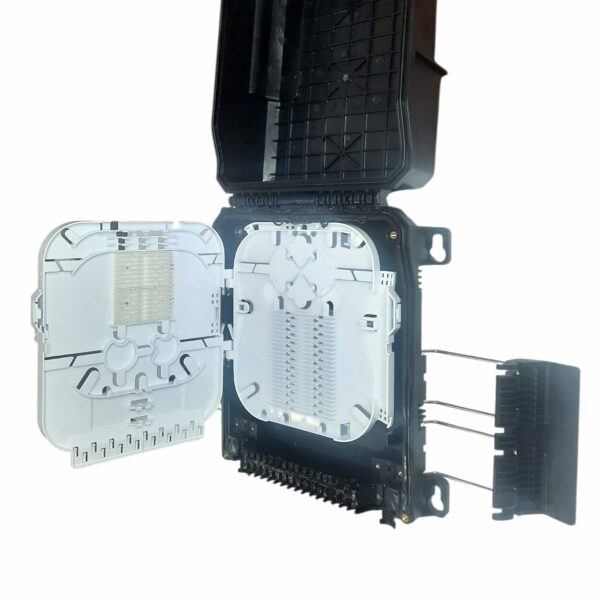

— Кросс-муфты комплектуются пластиковой кассетой на 24 сварок. Также имеются пластиковые органайзеры для укладки оптического модуля;

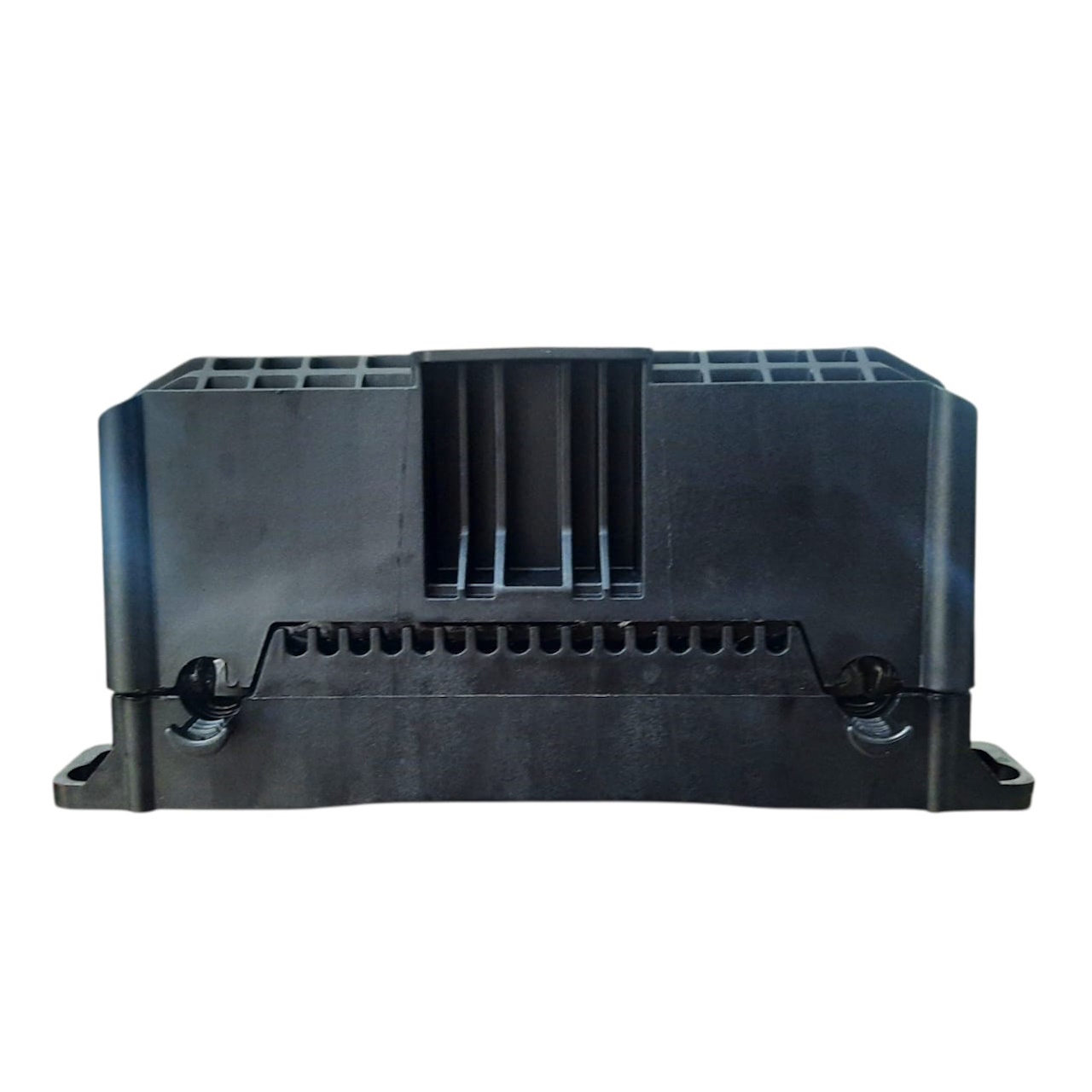

— Кросс-муфта имеет 2 ввода для магистрального кабеля и 16 вводов для абонентских кабелей. Ввод кабеля осуществляется со стороны нижней стенки.
— Фиксация и герметизация крышки — при помощи двух пластиковых защелок на стальных пружинных петлях;

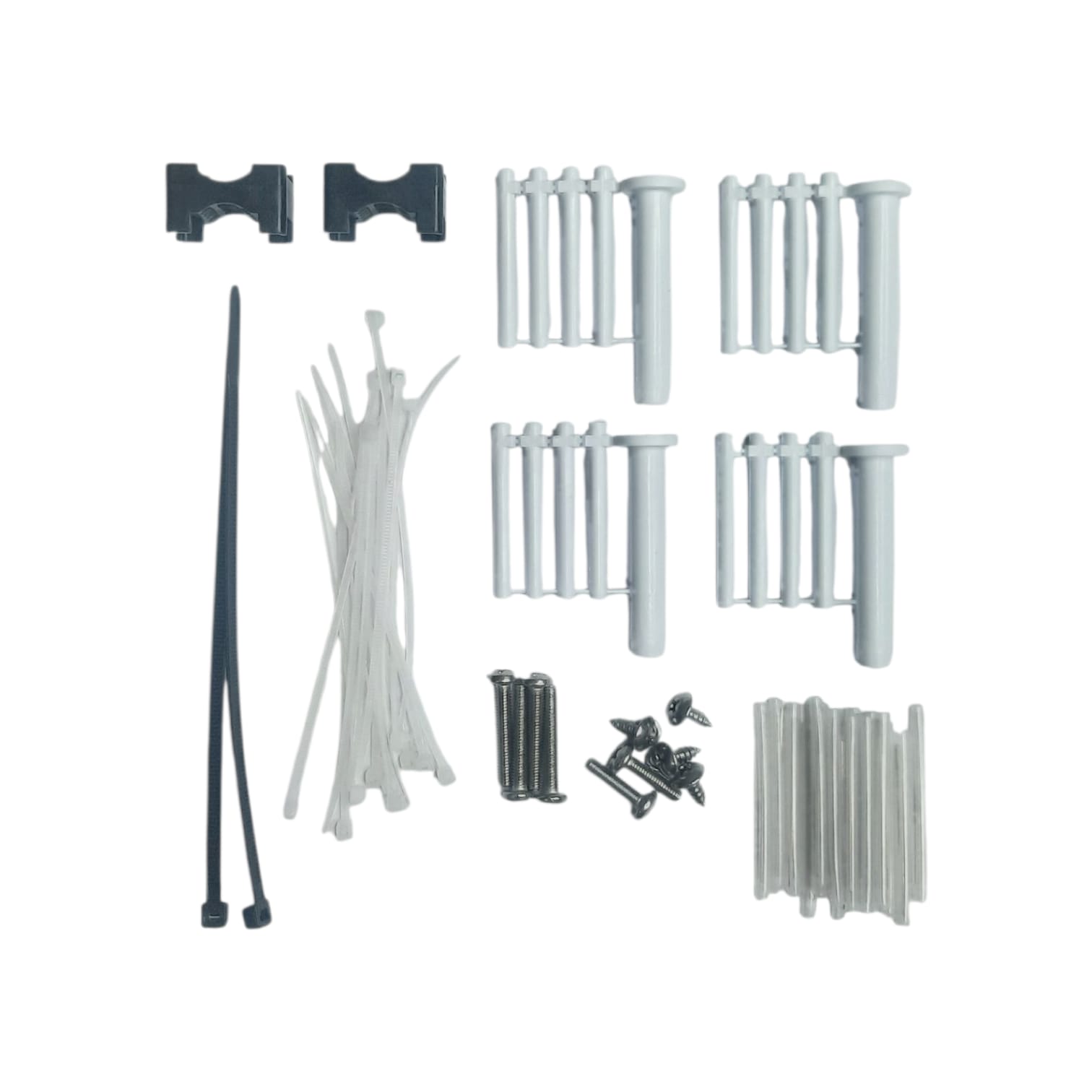

— Для крепления оболочки заводимого кабеля предусмотрены пластиковые крепления, которые надежно зажимают оболочку кабеля;

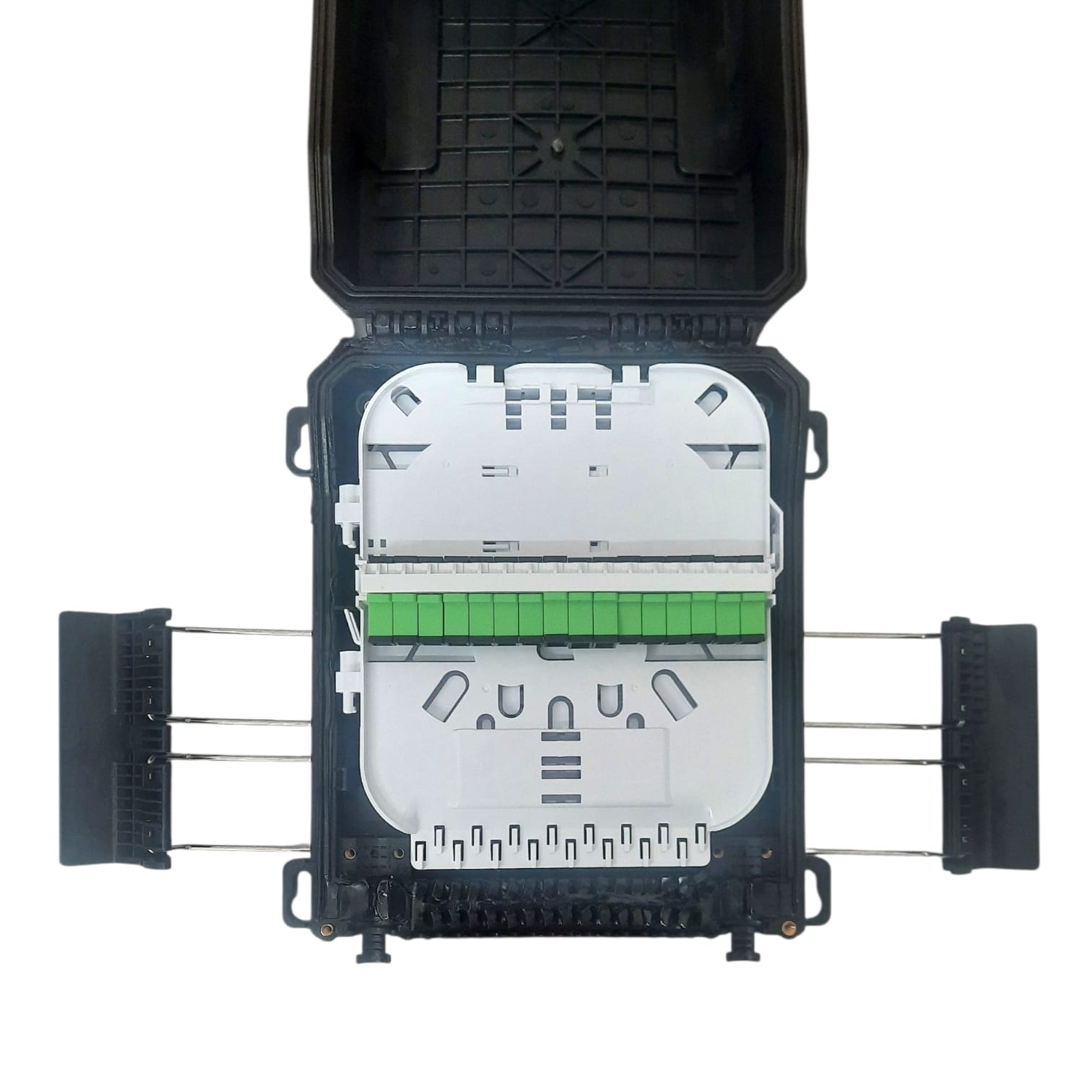

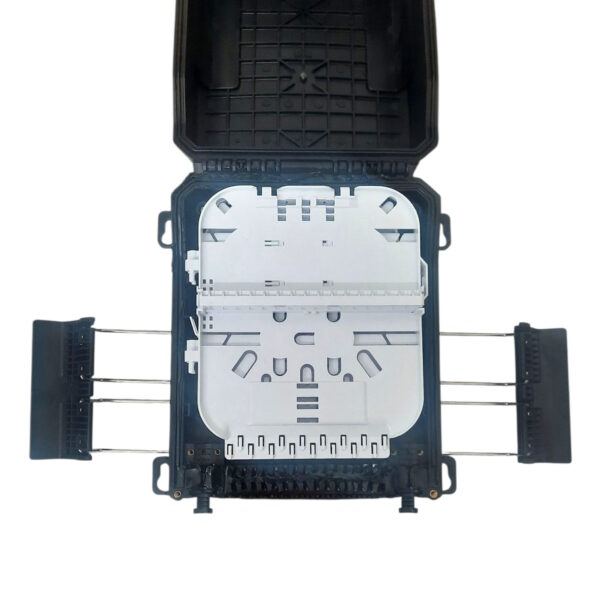

— В комплект поставки входит 2 планки: 1 планка для установки адаптеров SC-SM, 1 планка для установки корпусных сплиттеров, что делает данную кросс-муфту универсальной;

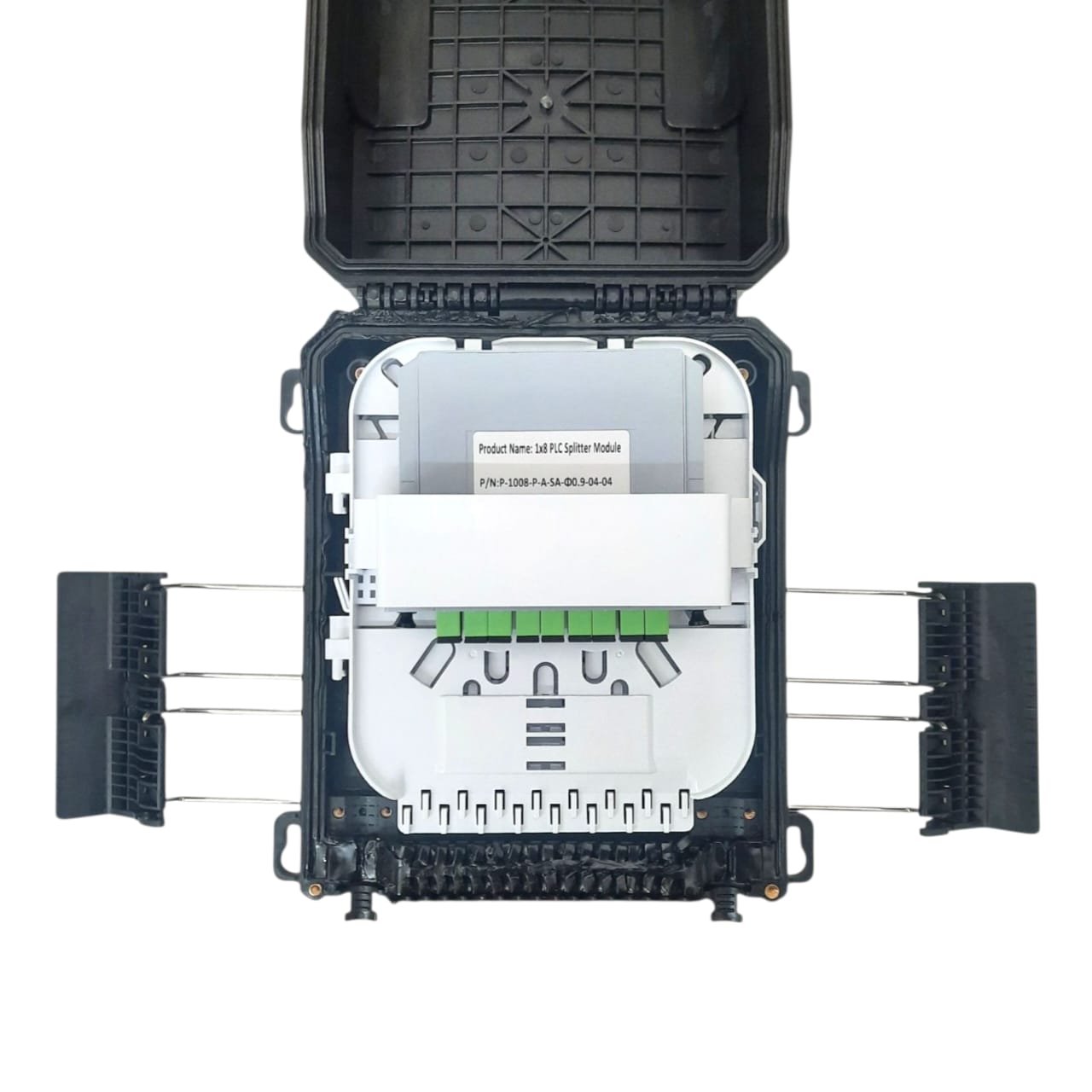

— Главной особенностью кросс-муфты Neolan FTTH-16 является возможность установки корпусных сплиттеров и сплиттеров PLC; Она может быть укомплектован сплиттером PLC ¹⁄₁₆ или сплиттерами PLC на ⅛ до 2-х штук;
— В случае использования сплиттеров PLC на внутренней части кассеты есть возможность установки до 2х адаптеров SC/APC SIMPLEX
— Адаптеры и сплиттеры PLC не идут в комплекте, их нужно заказывать отдельно;
Технические характеристики
- Тип кросса — Кросс-муфта
- Количество абонентских адаптеров SC — 16 шт
- Количество адаптеров SC под вход сплиттера — 2 шт
- Количество заводимых абонентских кабелей — 16 шт
- Максимальный диаметр заводимого магистрального оптического кабеля — 15 мм
- Количество кабельных вводов для магистрального кабеля — 2 шт
- Максимальная емкость кассет — 24 сварки
- Габаритные размеры (ШхВхГ) — 205х255х106 мм
- Цвет — Черный
- Материал — UV стойкий ABS-пластик армированный стекловолокном
- Степень защиты — IP 68
- Вес — 1.8 кг
